1.集熱場布置方式

線菲集(ji)熱(re)(re)場(chang)布(bu)置(zhi)方式為：同(tong)程布(bu)置(zhi)和(he)異(yi)程布(bu)置(zhi)。同(tong)程布(bu)置(zhi)主管道比異(yi)程長，所設彎頭等比異(yi)程多，同(tong)時增加(jia)了電(dian)伴熱(re)(re)和(he)安裝(zhuang)等成本(ben)。為了減少(shao)投資成本(ben)目前新建項目都采用集(ji)熱(re)(re)場(chang)異(yi)程設計。

異(yi)程布置和同程布置示(shi)意圖：

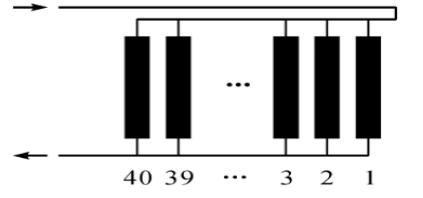

圖1異程布置圖

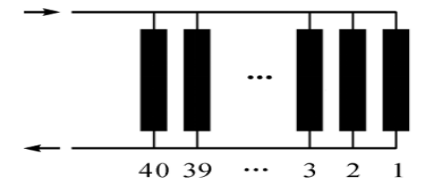

圖2同程布置圖

2.以某項目初設為依據計算冷端入口調節閥的閥前閥后壓力

冷熔(rong)鹽(yan)(yan)從熔(rong)鹽(yan)(yan)泵出口(kou)，通過冷熔(rong)鹽(yan)(yan)母(mu)管分配給各(ge)集熱回(hui)路，290℃的冷熔(rong)鹽(yan)(yan)在集熱回(hui)路的集熱管內被加熱到(dao)550℃，匯集到(dao)熱熔(rong)鹽(yan)(yan)母(mu)管，最后流回(hui)熱熔(rong)鹽(yan)(yan)罐。

熔鹽在每個(ge)(ge)吸熱流(liu)程的(de)(de)水(shui)頭(tou)損失以沿程阻(zu)力(li)(li)損失（直管段粘滯阻(zu)力(li)(li)）和局部阻(zu)力(li)(li)損失（閥門、彎頭(tou)、三通等阻(zu)力(li)(li)）相同的(de)(de)情(qing)況(kuang)下(xia)，以每個(ge)(ge)回路管徑(jing)DN80/18Kg/s，冷端進(jin)口(kou)溫度290℃，熱端出(chu)口(kou)溫度550℃為條(tiao)件，通過計算(suan)出(chu)每個(ge)(ge)回路的(de)(de)入(ru)口(kou)熔鹽調節閥的(de)(de)閥前閥后壓(ya)力(li)(li)。

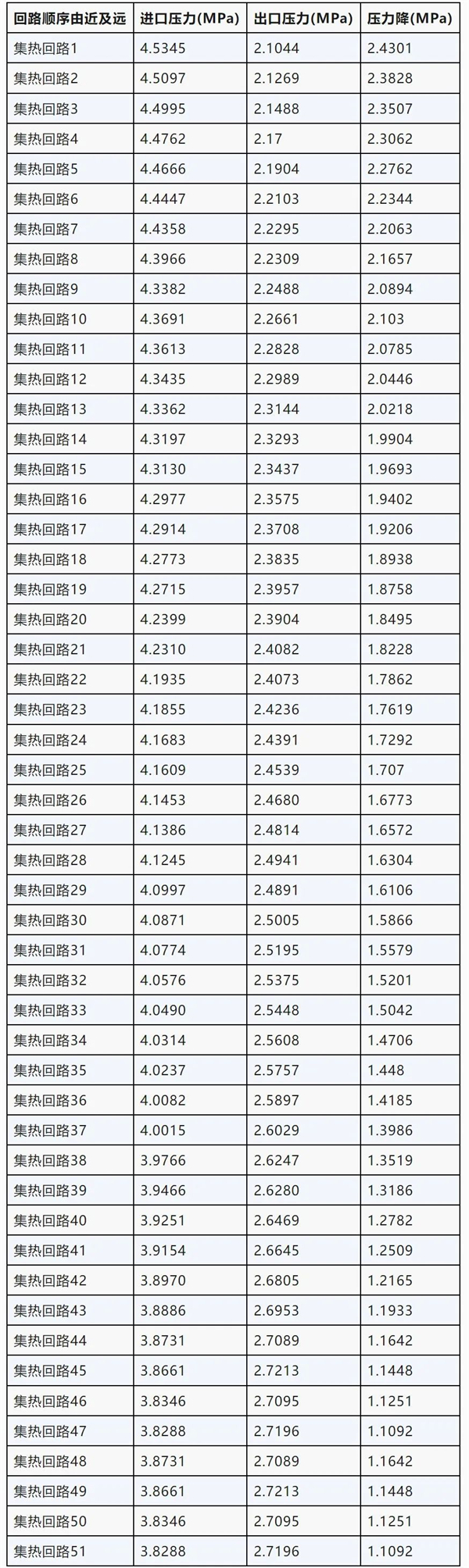

圖(tu)3藍色(se)線為閥前壓(ya)力，棕色(se)線為閥后壓(ya)力

圖中(zhong)可以看(kan)出閥(fa)前(qian)壓(ya)(ya)力(li)第一個(ge)(ge)回(hui)路(lu)(lu)開始到(dao)第51回(hui)路(lu)(lu)，從(cong)4.5345MPa逐步降到(dao)3.7713MPa，呈(cheng)下降趨勢；閥(fa)后壓(ya)(ya)力(li)從(cong)2.1044MPa逐步提(ti)升到(dao)2.7196MPa，呈(cheng)提(ti)升狀(zhuang)態。相(xiang)鄰(lin)的(de)(de)(de)回(hui)路(lu)(lu)壓(ya)(ya)降差(cha)(cha)(cha)距很小(xiao)，如集熱回(hui)路(lu)(lu)1和集熱回(hui)路(lu)(lu)2相(xiang)差(cha)(cha)(cha)0.0473MPa，也就是說每個(ge)(ge)回(hui)路(lu)(lu)的(de)(de)(de)壓(ya)(ya)降需要準確的(de)(de)(de)按照計算值調出來，才能(neng)保證每一個(ge)(ge)回(hui)路(lu)(lu)的(de)(de)(de)流量都是一致的(de)(de)(de)，如果其中(zhong)一個(ge)(ge)回(hui)路(lu)(lu)有誤差(cha)(cha)(cha)，緊接著(zhu)后面回(hui)路(lu)(lu)如果還是按照原來計算的(de)(de)(de)值來調，那就出現后面的(de)(de)(de)回(hui)路(lu)(lu)熔鹽流量偏差(cha)(cha)(cha)，越(yue)往(wang)后偏差(cha)(cha)(cha)越(yue)大，甚至出現后端(duan)較遠的(de)(de)(de)回(hui)路(lu)(lu)少鹽或沒鹽。

要實現每個回路的(de)閥(fa)(fa)前閥(fa)(fa)后按照上述(shu)表中的(de)數據調(diao)出來，那就得通過計算(suan)冷(leng)端(duan)入口調(diao)節閥(fa)(fa)CV值和閥(fa)(fa)門的(de)開度來實現。

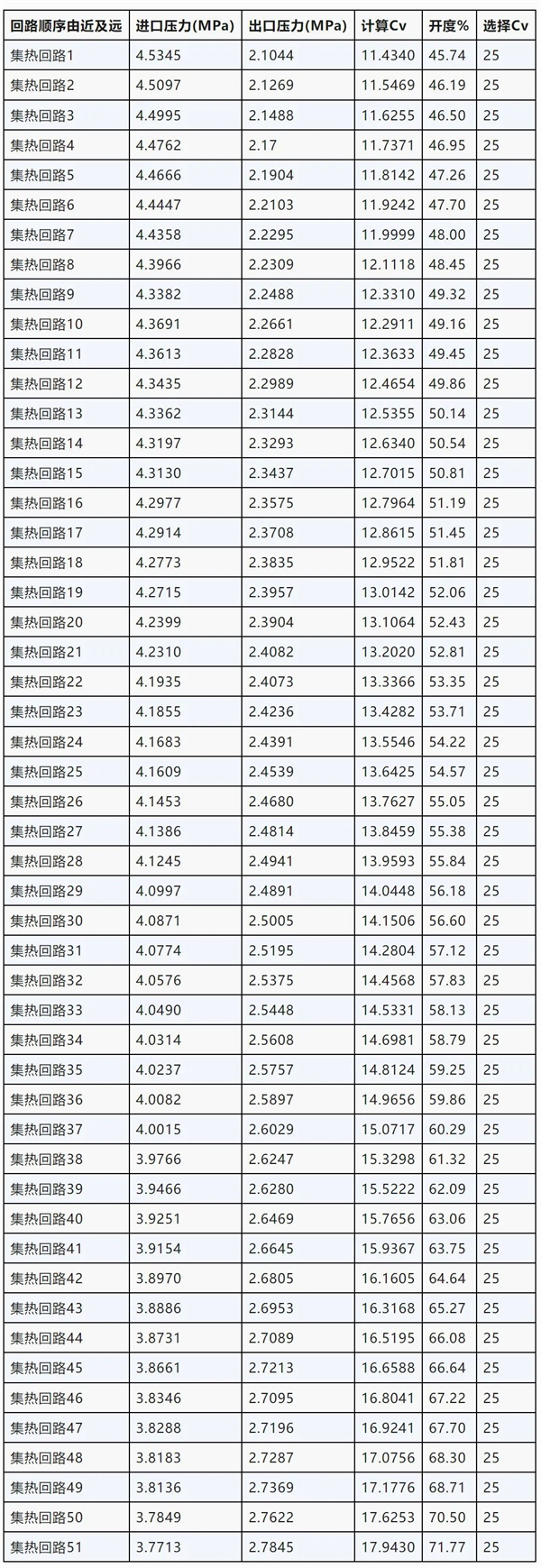

從表(biao)中可以看出，第(di)1個(ge)回(hui)路(lu)到第(di)51個(ge)回(hui)路(lu)熔(rong)鹽調(diao)(diao)節(jie)(jie)閥(fa)(fa)的(de)開度(du)(du)(du)(du)(du)(du)(du)從45.74%到71.77%，這個(ge)范圍(wei)屬于調(diao)(diao)節(jie)(jie)閥(fa)(fa)的(de)正常(chang)調(diao)(diao)節(jie)(jie)范圍(wei)，沒有出現(xian)(xian)小(xiao)開度(du)(du)(du)(du)(du)(du)(du)和大(da)開度(du)(du)(du)(du)(du)(du)(du)現(xian)(xian)象。但關(guan)鍵是相鄰回(hui)路(lu)的(de)調(diao)(diao)節(jie)(jie)閥(fa)(fa)開度(du)(du)(du)(du)(du)(du)(du)相差很(hen)小(xiao)，如集熱(re)回(hui)路(lu)6開度(du)(du)(du)(du)(du)(du)(du)47.70%與集熱(re)回(hui)路(lu)7開度(du)(du)(du)(du)(du)(du)(du)48.00%，開度(du)(du)(du)(du)(du)(du)(du)相差0.3%，這么(me)小(xiao)的(de)開度(du)(du)(du)(du)(du)(du)(du)加上采用手動調(diao)(diao)節(jie)(jie)，調(diao)(diao)節(jie)(jie)閥(fa)(fa)的(de)調(diao)(diao)節(jie)(jie)精度(du)(du)(du)(du)(du)(du)(du)能不能調(diao)(diao)出來還是個(ge)未知數。

入口調節(jie)閥行程51mm，圈數10，開度(du)(du)相(xiang)差(cha)0.3%，也就是相(xiang)差(cha)0.03圈，在(zai)保證每臺(tai)調節(jie)閥的精度(du)(du)都一樣(yang)，0.03圈怎么能手動調出來，而且(qie)驅動形式大家都采用(yong)手動，更不(bu)可能實(shi)現。

3.冷端入口熔鹽調節閥的閥前閥后壓力變化對回路流量的影響

調(diao)節(jie)(jie)閥的(de)流(liu)(liu)量(liang)(liang)特性，是在閥兩端壓差(cha)保持恒定(ding)(ding)的(de)條件下，介(jie)質(zhi)流(liu)(liu)經調(diao)節(jie)(jie)閥的(de)相對流(liu)(liu)量(liang)(liang)與(yu)它的(de)開度(du)之間(jian)關系(xi)。也(ye)就是說假(jia)設你定(ding)(ding)好節(jie)(jie)閥的(de)開度(du)（假(jia)如(ru)(ru)為a），在調(diao)節(jie)(jie)閥前(qian)(qian)后(hou)壓差(cha)不(bu)變(bian)的(de)情(qing)況下才能得到一(yi)個穩定(ding)(ding)的(de)流(liu)(liu)量(liang)(liang)b，如(ru)(ru)果調(diao)節(jie)(jie)閥前(qian)(qian)后(hou)壓差(cha)改變(bian)的(de)話(hua)，實(shi)際流(liu)(liu)量(liang)(liang)也(ye)會根(gen)據上述的(de)流(liu)(liu)量(liang)(liang)特性改變(bian)。

從調節(jie)閥的(de)(de)流(liu)(liu)量特性來看(kan)，線菲或槽式(shi)每(mei)一(yi)個(ge)回(hui)路計算的(de)(de)閥前閥后(hou)壓力必須是(shi)準確的(de)(de)。在此前提下，如果(guo)某個(ge)回(hui)路因入口(kou)調節(jie)閥開(kai)度（流(liu)(liu)量曲線）出現(xian)(xian)誤差(cha)，其結果(guo)影響到后(hou)面的(de)(de)每(mei)個(ge)回(hui)路，也(ye)就(jiu)是(shi)出現(xian)(xian)誤差(cha)后(hou)的(de)(de)回(hui)路閥前閥后(hou)壓力發生(sheng)變(bian)化了(le)，還是(shi)按照原先的(de)(de)數據來調節(jie)后(hou)端回(hui)路的(de)(de)流(liu)(liu)量，肯定是(shi)不(bu)準確的(de)(de)，最終(zhong)導致整(zheng)個(ge)集(ji)熱(re)場(chang)每(mei)一(yi)個(ge)回(hui)路末(mo)端有著(zhu)明顯的(de)(de)欠流(liu)(liu)、過(guo)流(liu)(liu)甚至斷流(liu)(liu)現(xian)(xian)象(xiang)。

4.回路流量變化對回路出口熱端熔鹽溫度的影響

在同(tong)樣的(de)太(tai)陽輻照強度(du)下，如果有(you)個回路(lu)冷端入口熔鹽調節閥的(de)調節精度(du)差，或者說(shuo)在某個開度(du)不能準確(que)體現(xian)(xian)原(yuan)先的(de)設計值，其后面的(de)回路(lu)同(tong)時(shi)出(chu)現(xian)(xian)改變，后端的(de)有(you)的(de)回路(lu)就會出(chu)現(xian)(xian)少(shao)鹽或無鹽的(de)情況，少(shao)鹽的(de)集(ji)(ji)熱管(guan)(guan)(guan)內熔鹽超溫，產(chan)生熔鹽氣化，無鹽的(de)集(ji)(ji)熱管(guan)(guan)(guan)嚴重時(shi)導(dao)致集(ji)(ji)熱管(guan)(guan)(guan)破裂。

集(ji)熱回路出(chu)口(kou)熔鹽(yan)溫(wen)度偏(pian)差度較大(da)(da)，匯集(ji)到(dao)熱鹽(yan)罐(guan)的溫(wen)度有(you)可能無法(fa)達(da)到(dao)設計值，對(dui)運行極其不(bu)利。比如出(chu)口(kou)溫(wen)度可能達(da)不(bu)到(dao)500℃，甚(shen)至更(geng)低(di)，那么此時(shi)熱端出(chu)口(kou)的鹽(yan)是(shi)往冷鹽(yan)罐(guan)進還是(shi)往熱鹽(yan)罐(guan)進。進冷鹽(yan)罐(guan)會提高了(le)罐(guan)里(li)冷鹽(yan)溫(wen)度，罐(guan)體風險很(hen)大(da)(da)；進熱鹽(yan)罐(guan)后(hou)降(jiang)低(di)了(le)罐(guan)里(li)熱鹽(yan)溫(wen)度，蒸發系統(tong)出(chu)力降(jiang)低(di)。

如果集熱回路(lu)出現(xian)比較大的欠流，熔鹽(yan)導(dao)致熔鹽(yan)超溫(wen)氣(qi)化(hua)，增加熔鹽(yan)的補充量(liang)，嚴重時導(dao)致集熱管爆管，提高項目(mu)運(yun)行(xing)成本降(jiang)低電站的效益。

5.回路冷端入口熔鹽調節閥是集熱場回路流量平衡的關鍵點之一

5.1基礎數據

用戶提供的(de)基礎數據條件是否有一定的(de)偏差(cha)(cha)，如(ru)果有偏差(cha)(cha)，加上調節閥本身存在的(de)死區(qu)，結果偏差(cha)(cha)進一步擴大。

用戶(hu)提(ti)供集熱(re)場每個回路(lu)的(de)調節閥(fa)(fa)的(de)入(ru)(ru)口壓(ya)(ya)(ya)力(li)(li)(li)和(he)(he)出(chu)(chu)口壓(ya)(ya)(ya)力(li)(li)(li)，以及集熱(re)場可能遇到防(fang)凝工況(kuang)、低(di)輻(fu)照工況(kuang)、額定(ding)運行工況(kuang)、高輻(fu)照工況(kuang)等工況(kuang)邊(bian)際(ji)條(tiao)件下調節閥(fa)(fa)的(de)入(ru)(ru)口壓(ya)(ya)(ya)力(li)(li)(li)和(he)(he)出(chu)(chu)口壓(ya)(ya)(ya)力(li)(li)(li)。用戶(hu)只(zhi)提(ti)一(yi)個覆蓋(gai)所有回路(lu)調節閥(fa)(fa)入(ru)(ru)口壓(ya)(ya)(ya)力(li)(li)(li)和(he)(he)出(chu)(chu)口壓(ya)(ya)(ya)力(li)(li)(li)值，需要廠(chang)家根據沿程(cheng)阻(zu)力(li)(li)(li)損(sun)失（直管(guan)段(duan)粘滯阻(zu)力(li)(li)(li)）和(he)(he)局部阻(zu)力(li)(li)(li)損(sun)失（閥(fa)(fa)門、彎頭、三通(tong)等阻(zu)力(li)(li)(li)）來計算(suan)每個回路(lu)的(de)調節閥(fa)(fa)的(de)入(ru)(ru)口壓(ya)(ya)(ya)力(li)(li)(li)和(he)(he)出(chu)(chu)口壓(ya)(ya)(ya)力(li)(li)(li)，確定(ding)調節閥(fa)(fa)的(de)CV值。

無(wu)論是用戶提供還(huan)是閥門廠家自行計(ji)算，一個(ge)準(zhun)確的回路調節(jie)閥的入口(kou)壓(ya)力和出口(kou)壓(ya)力是做(zuo)好調節(jie)閥的關鍵。

5.2技術難點

有了準確的回路調節閥(fa)的入(ru)口壓力和出(chu)口壓力等參數(shu)，就看(kan)廠(chang)家做(zuo)出(chu)來的產品能不能適應現場工況。

調(diao)節閥的流量特(te)性(xing)有線(xian)性(xing)特(te)性(xing)，等百分比特(te)性(xing)及拋(pao)物線(xian)特(te)性(xing)三種。

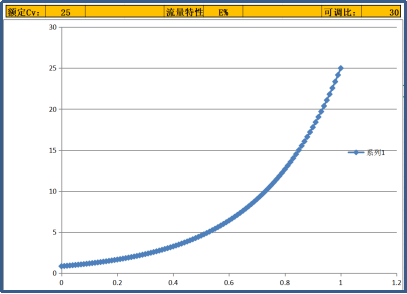

（1）等(deng)百分比特性（對(dui)數），等(deng)百分比特性的(de)(de)(de)(de)相(xiang)對(dui)行(xing)程(cheng)和(he)相(xiang)對(dui)流(liu)(liu)(liu)(liu)量(liang)(liang)不成直線關系，在行(xing)程(cheng)的(de)(de)(de)(de)每一點(dian)(dian)上(shang)單(dan)位行(xing)程(cheng)變(bian)(bian)化(hua)所引起的(de)(de)(de)(de)流(liu)(liu)(liu)(liu)量(liang)(liang)的(de)(de)(de)(de)變(bian)(bian)化(hua)與(yu)此點(dian)(dian)的(de)(de)(de)(de)流(liu)(liu)(liu)(liu)量(liang)(liang)成正比，流(liu)(liu)(liu)(liu)量(liang)(liang)變(bian)(bian)化(hua)的(de)(de)(de)(de)百分比是(shi)(shi)相(xiang)等(deng)的(de)(de)(de)(de)。所以它(ta)的(de)(de)(de)(de)優點(dian)(dian)是(shi)(shi)流(liu)(liu)(liu)(liu)量(liang)(liang)小時(shi)，流(liu)(liu)(liu)(liu)量(liang)(liang)變(bian)(bian)化(hua)小，流(liu)(liu)(liu)(liu)量(liang)(liang)大時(shi)，則流(liu)(liu)(liu)(liu)量(liang)(liang)變(bian)(bian)化(hua)大，也(ye)就是(shi)(shi)在不同(tong)開(kai)度(du)上(shang)，具(ju)有相(xiang)同(tong)的(de)(de)(de)(de)調(diao)節精度(du)。

（2）線(xian)(xian)性(xing)特性(xing)（線(xian)(xian)性(xing)），線(xian)(xian)性(xing)特性(xing)的(de)(de)相對行(xing)程和相對流(liu)量成(cheng)直線(xian)(xian)關系。單(dan)位行(xing)程的(de)(de)變(bian)(bian)化(hua)所引起的(de)(de)流(liu)量變(bian)(bian)化(hua)是不(bu)變(bian)(bian)的(de)(de)。流(liu)量大時，流(liu)量相對值變(bian)(bian)化(hua)小，流(liu)量小時，則流(liu)量相對值變(bian)(bian)化(hua)大。

（3）拋物(wu)線(xian)特性，流量(liang)按行程的二方成比(bi)例變化，大體具有線(xian)性和(he)等百分(fen)比(bi)特性的中間特性。

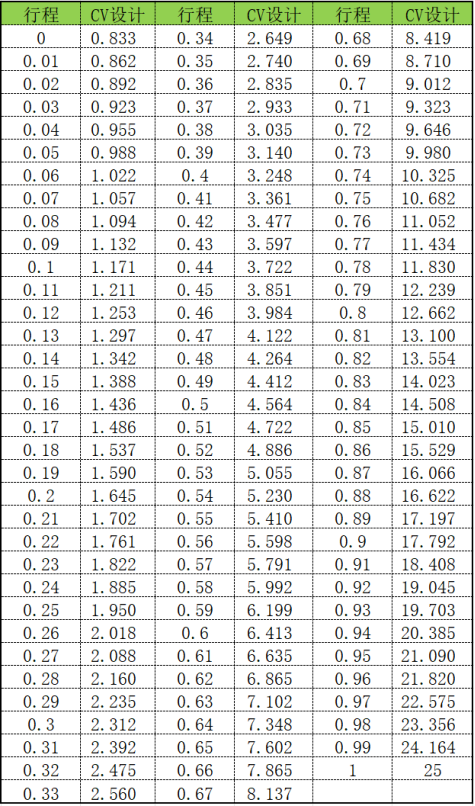

根據上述表中回路的(de)數據，等百分比特性的(de)調節閥(fa)更適合槽式和線菲(fei)的(de)集熱(re)場流量平(ping)衡(heng)的(de)調節。

廠家必須要通過流(liu)量(liang)測試臺(tai)，精準測試某點(dian)的(de)(de)(de)開(kai)度對(dui)應的(de)(de)(de)流(liu)量(liang)是否是精確的(de)(de)(de)，如果(guo)測試不(bu)準確或(huo)者沒有經過測試，每一(yi)臺(tai)調節閥的(de)(de)(de)開(kai)度對(dui)應的(de)(de)(de)流(liu)量(liang)都(dou)是不(bu)一(yi)樣的(de)(de)(de)，即使基(ji)礎數據再準確，神仙也無法(fa)調出集熱(re)場的(de)(de)(de)流(liu)量(liang)平衡。同時也得照顧到其他(ta)邊際工況下流(liu)量(liang)曲線能否滿(man)足。

特別是采用單座式的調節閥(fa)，其精度要滿足本(ben)工(gong)況，加工(gong)精度很難(nan)掌握，假(jia)如(ru)又沒(mei)有經過(guo)(guo)流(liu)量試(shi)驗臺測試(shi)，那是摸(mo)著石頭(tou)過(guo)(guo)河根本(ben)無法調出流(liu)量的平衡(heng)。

由于熔鹽調(diao)節閥現(xian)場均采用(yong)手動(dong)形式，調(diao)節閥行程短，刻度(du)牌從(cong)0~100%無法(fa)體(ti)現(xian)到dmm，可通(tong)過(guo)測(ce)試(shi)平臺標注幾個典型工況的開度(du)點。

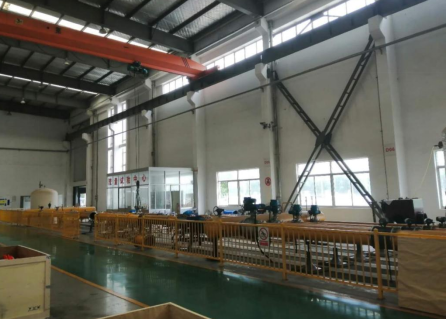

圖4流量試驗中心

為保證調節閥的調節精(jing)度上文中所述要求，首(shou)先，制(zhi)造商需配備高精(jing)度試驗(yan)臺架(jia)，對調節閥進行全行程(cheng)動(dong)態測(ce)試，通(tong)過(guo)(guo)流(liu)量(liang)-開度曲(qu)線標定優化閥門特(te)性曲(qu)線，消(xiao)除非線性誤(wu)差；其次，采用流(liu)線型(xing)閥芯結構及(ji)低摩擦(ca)密(mi)封設計，減少機械(xie)滯后；同(tong)時(shi)，選用高分辨(bian)率(lv)執行器（如(ru)0.3%定位(wei)精(jing)度的智能型(xing)電動(dong)/氣動(dong)執行機構），并配置閉環控制(zhi)系統(tong)，通(tong)過(guo)(guo)4-20mA反(fan)饋信號實時(shi)校正偏(pian)差。關鍵零部件需通(tong)過(guo)(guo)必要的壽命測(ce)試，確保長期(qi)穩(wen)定性與重復精(jing)度達標。

正如前面描(miao)述，要滿(man)足微(wei)小Cv值變化可(ke)調(diao)可(ke)控(kong)，那就(jiu)是需(xu)要閥門調(diao)節曲線連續性(xing)好，通過試驗臺(tai)架驗證實際數(shu)據與該(gai)表中(zhong)設(she)計(ji)數(shu)據一致。

5.3現場應用

考(kao)慮(lv)集熱場可(ke)能遇到防凝工況、低輻照工況、額定運(yun)行工況、高輻照工況，設定集熱回(hui)路出(chu)口熔鹽(yan)溫度達(da)到設計(ji)(ji)值550℃，對(dui)熔鹽(yan)泵的(de)流量進行設定，使(shi)得集熱管(guan)內熔鹽(yan)的(de)流速發生變(bian)化，考(kao)慮(lv)對(dui)某些回(hui)路停(ting)止參(can)與集熱，運(yun)行的(de)回(hui)路是否能滿足回(hui)路出(chu)口熔鹽(yan)溫度達(da)到設計(ji)(ji)值，可(ke)根據(ju)摸擬計(ji)(ji)算改(gai)變(bian)調節閥的(de)開(kai)度。

通(tong)過一個好的(de)(de)熔鹽調節閥可做到集熱(re)(re)場(chang)的(de)(de)大致(zhi)流量(liang)平衡，在(zai)同(tong)樣的(de)(de)太陽輻(fu)射強度下，根據熱(re)(re)端出口(kou)(kou)反饋的(de)(de)溫度，通(tong)過適當(dang)對熱(re)(re)端出口(kou)(kou)開關(guan)閥的(de)(de)微調，使得整(zheng)個集熱(re)(re)場(chang)流量(liang)平衡更加穩定可靠，達(da)到熱(re)(re)端出口(kou)(kou)溫度趨于均(jun)衡。

對于(yu)熔(rong)鹽(yan)(yan)(yan)線(xian)菲(fei)或槽式集熱(re)(re)(re)場(chang)系統(tong)(tong)的(de)(de)(de)(de)運(yun)(yun)行(xing)，首先有利(li)于(yu)回(hui)路(lu)間流量(liang)平衡，讓每個(ge)回(hui)路(lu)的(de)(de)(de)(de)實際運(yun)(yun)行(xing)流量(liang)與設(she)計流量(liang)盡量(liang)相符，讓每一(yi)個(ge)回(hui)路(lu)末(mo)端都不會(hui)有著明(ming)顯的(de)(de)(de)(de)欠流過(guo)流現象，讓每一(yi)個(ge)回(hui)路(lu)出(chu)口(kou)(kou)熔(rong)鹽(yan)(yan)(yan)溫(wen)(wen)度(du)達到(dao)設(she)計要求，選好(hao)做好(hao)每個(ge)冷端入口(kou)(kou)熔(rong)鹽(yan)(yan)(yan)調(diao)(diao)節閥(fa)是關鍵之一(yi)。回(hui)路(lu)間的(de)(de)(de)(de)出(chu)口(kou)(kou)熔(rong)鹽(yan)(yan)(yan)溫(wen)(wen)度(du)偏(pian)差(cha)較大會(hui)造成棄光，增加光熱(re)(re)(re)電站運(yun)(yun)行(xing)的(de)(de)(de)(de)不穩定性。通(tong)過(guo)對冷端入口(kou)(kou)熔(rong)鹽(yan)(yan)(yan)調(diao)(diao)節閥(fa)的(de)(de)(de)(de)優化，配合熱(re)(re)(re)端出(chu)口(kou)(kou)熔(rong)鹽(yan)(yan)(yan)閥(fa)和各種部件的(de)(de)(de)(de)流阻(zu)一(yi)致性，減少集熱(re)(re)(re)回(hui)路(lu)間的(de)(de)(de)(de)出(chu)口(kou)(kou)熔(rong)鹽(yan)(yan)(yan)溫(wen)(wen)度(du)偏(pian)差(cha)小，集熱(re)(re)(re)場(chang)的(de)(de)(de)(de)運(yun)(yun)行(xing)控制便捷，保證(zheng)熱(re)(re)(re)鹽(yan)(yan)(yan)罐溫(wen)(wen)度(du)的(de)(de)(de)(de)穩定，提高(gao)蒸發(fa)(fa)系統(tong)(tong)的(de)(de)(de)(de)發(fa)(fa)電效(xiao)率。
