一、光熱發電、供暖項目的發展前景
1、在(zai)我國的(de)電(dian)力(li)結(jie)構中，目(mu)前有(you)60%-70%左右(you)的(de)電(dian)力(li)由火力(li)發(fa)(fa)(fa)(fa)電(dian)提供，對煤炭能(neng)源消耗極(ji)大(da)，造(zao)成(cheng)大(da)量的(de)二(er)氧化(hua)碳排放，對空氣造(zao)成(cheng)嚴重(zhong)污染，對于氣候環境也有(you)著極(ji)大(da)的(de)不(bu)利(li)影響。隨(sui)著中國提出碳達峰(feng)(feng)、碳中和的(de)戰略目(mu)標(biao)，新型環保的(de)能(neng)源會成(cheng)為(wei)主(zhu)要能(neng)源結(jie)構。國務院印發(fa)(fa)(fa)(fa)的(de)《2030年前碳達峰(feng)(feng)行動方案》明確，將(jiang)積極(ji)發(fa)(fa)(fa)(fa)展太陽能(neng)光(guang)(guang)熱發(fa)(fa)(fa)(fa)電(dian)，推動建立光(guang)(guang)熱發(fa)(fa)(fa)(fa)電(dian)與光(guang)(guang)伏發(fa)(fa)(fa)(fa)電(dian)、風(feng)電(dian)互補(bu)調節的(de)風(feng)光(guang)(guang)熱綜合可再生能(neng)源發(fa)(fa)(fa)(fa)電(dian)基地(di)，在(zai)風(feng)光(guang)(guang)熱互補(bu)開發(fa)(fa)(fa)(fa)的(de)大(da)勢下，光(guang)(guang)熱發(fa)(fa)(fa)(fa)電(dian)市場正迎來新一(yi)波(bo)發(fa)(fa)(fa)(fa)展熱潮。
2、太陽(yang)能(neng)熱發電(dian)(dian)系(xi)統(tong)由于帶有儲(chu)(chu)熱單元(yuan)，因此可(ke)與風(feng)電(dian)(dian)和(he)(he)光(guang)伏組合(he)，增加可(ke)再生能(neng)源(yuan)(yuan)電(dian)(dian)力的(de)(de)上網比例。未來(lai)高比例非水可(ke)再生能(neng)源(yuan)(yuan)發電(dian)(dian)裝機(ji)容量的(de)(de)電(dian)(dian)力系(xi)統(tong)必須要(yao)有更多可(ke)靠、靈(ling)活的(de)(de)電(dian)(dian)源(yuan)(yuan)和(he)(he)儲(chu)(chu)能(neng)電(dian)(dian)站來(lai)提(ti)供電(dian)(dian)力保(bao)障(zhang)。太陽(yang)能(neng)熱發電(dian)(dian)是集發電(dian)(dian)和(he)(he)儲(chu)(chu)能(neng)為一身(shen)的(de)(de)可(ke)再生能(neng)源(yuan)(yuan)發電(dian)(dian)方式(shi)，具(ju)有電(dian)(dian)力輸出穩定、可(ke)靠、調節靈(ling)活的(de)(de)特性，可(ke)以提(ti)供可(ke)靠的(de)(de)電(dian)(dian)力保(bao)障(zhang)，不(bu)需(xu)要(yao)電(dian)(dian)力系(xi)統(tong)額(e)外配(pei)套(tao)建設儲(chu)(chu)能(neng)電(dian)(dian)站，可(ke)與風(feng)電(dian)(dian)和(he)(he)光(guang)伏組合(he)，解決目前大(da)規模風(feng)電(dian)(dian)和(he)(he)光(guang)伏并(bing)網帶來(lai)的(de)(de)高效消(xiao)納和(he)(he)安全(quan)運行的(de)(de)問題。
二、槽式光熱項目鏡場安裝方案
隨著首批光(guang)熱示范項目(mu)推進(jin)，我國陸續建成投(tou)運了(le)青(qing)海省德令哈中(zhong)廣核50MW槽(cao)(cao)(cao)(cao)式(shi)光(guang)熱發(fa)電(dian)項目(mu)、內蒙(meng)古烏拉特中(zhong)旗100MW槽(cao)(cao)(cao)(cao)式(shi)光(guang)熱發(fa)電(dian)項目(mu)等(deng)槽(cao)(cao)(cao)(cao)式(shi)光(guang)熱發(fa)電(dian)項目(mu)，在槽(cao)(cao)(cao)(cao)式(shi)鏡場(chang)安裝方面也積累了(le)一(yi)定的實戰(zhan)經(jing)驗，本文(wen)將基(ji)于已(yi)建槽(cao)(cao)(cao)(cao)式(shi)項目(mu)就槽(cao)(cao)(cao)(cao)式(shi)光(guang)熱鏡場(chang)的安裝施(shi)工(gong)技術進(jin)行相關分享。

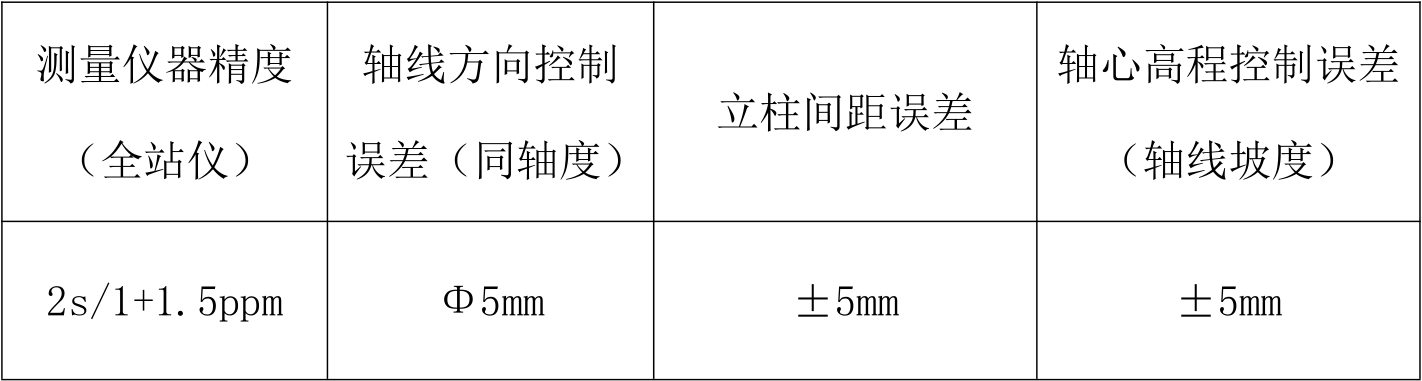

（一）安裝(zhuang)精度(du)與技術要求

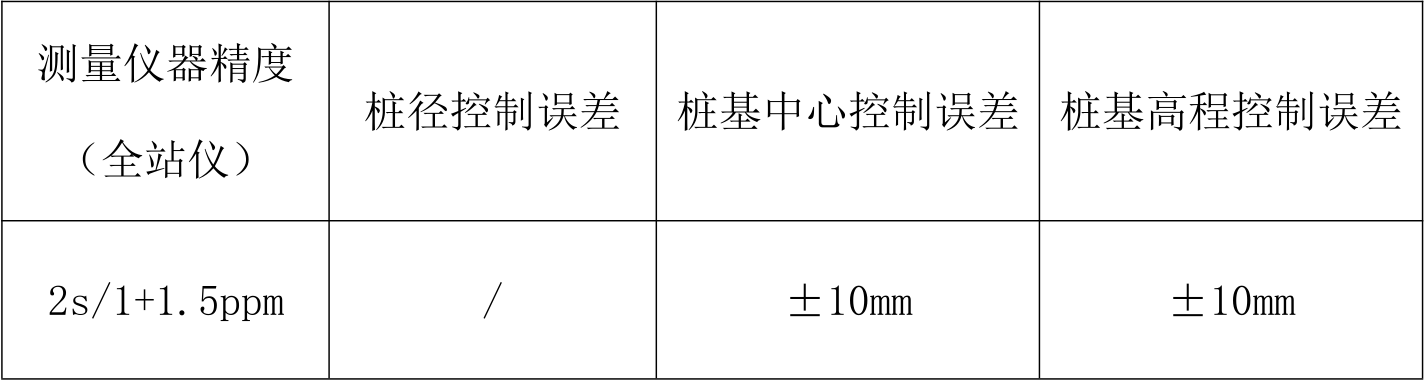

1、樁基精度

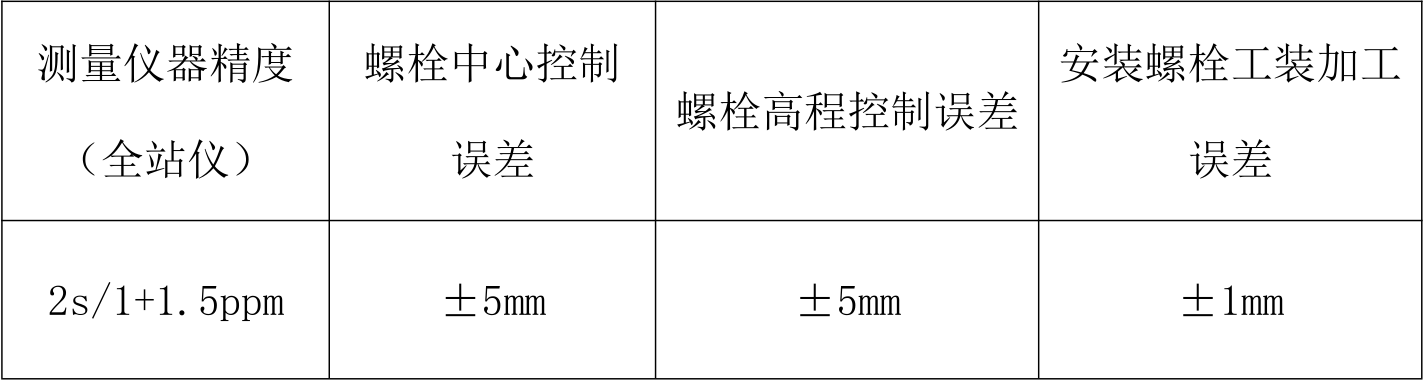

2、地腳螺栓精度
3、SCA同軸度及立柱調(diao)平精度
4、SCE水(shui)平(ping)調(diao)平(ping)精度
（二）控制網測量方案
1、一(yi)級(ji)控制點的布置(zhi)
（1）由業主(zhu)方或勘察設計單位提(ti)供(gong)，用于控制整個施工場區的(de)建筑物、構(gou)筑物、鏡場立柱(zhu)等的(de)平面位置(zhi)及高程。
（2）一級控制點(dian)精度要(yao)求(qiu)(qiu)應符合相關規范、設(she)計與施工(gong)要(yao)求(qiu)(qiu)，一般根據施工(gong)現場的大小布置并滿足(zu)施工(gong)要(yao)求(qiu)(qiu)，要(yao)做好一級控制點(dian)的標識(shi)和保(bao)護工(gong)作，不得(de)被破壞(huai)。
（3）施(shi)工前做好一級控制點的(de)交接與(yu)復測校(xiao)準工作(zuo)，以(yi)免產生較大的(de)基準誤差，影響鏡場的(de)安(an)裝(zhuang)質量(liang)。
2、二級控制點的布置(zhi)
（1）二級(ji)(ji)控制(zhi)點是(shi)對一級(ji)(ji)控制(zhi)點進(jin)行加密布置，每一個分(fen)場(chang)區(qu)應包含多個二級(ji)(ji)控制(zhi)點，精度應符合施(shi)工項(xiang)目相關規定和要求，用于控制(zhi)分(fen)場(chang)區(qu)的(de)樁基、立柱(zhu)、集熱器、道路的(de)平(ping)面(mian)位置及(ji)高程。

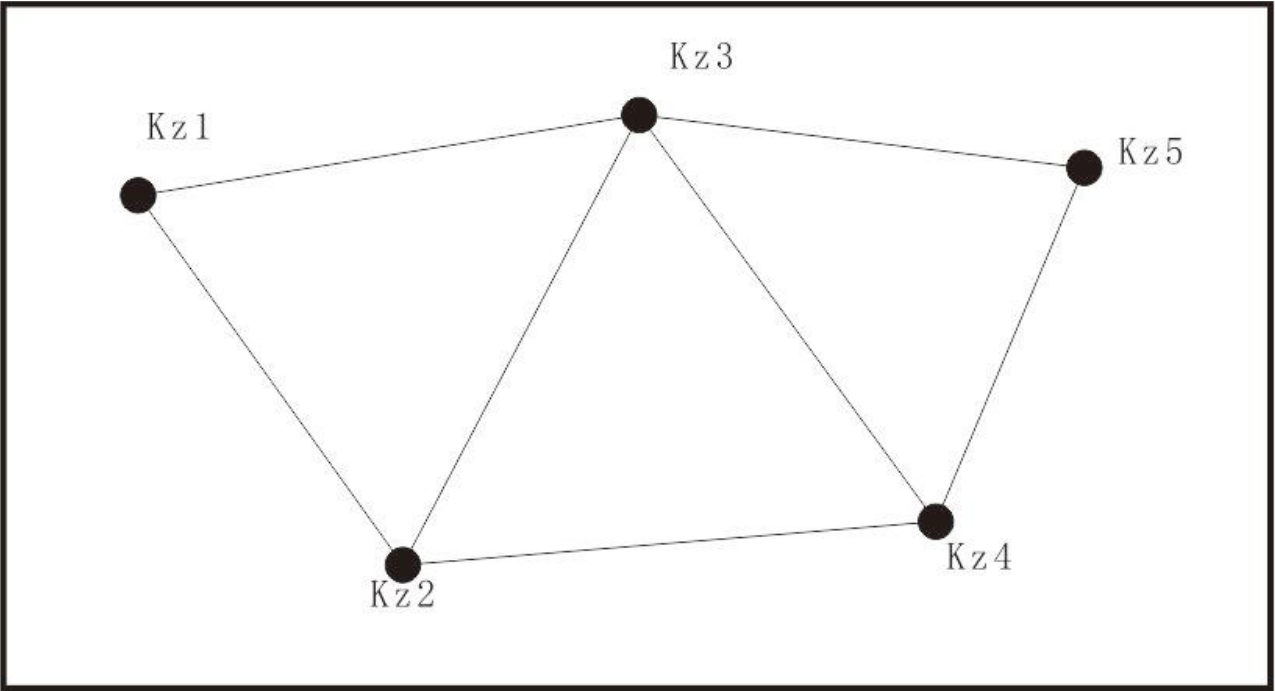

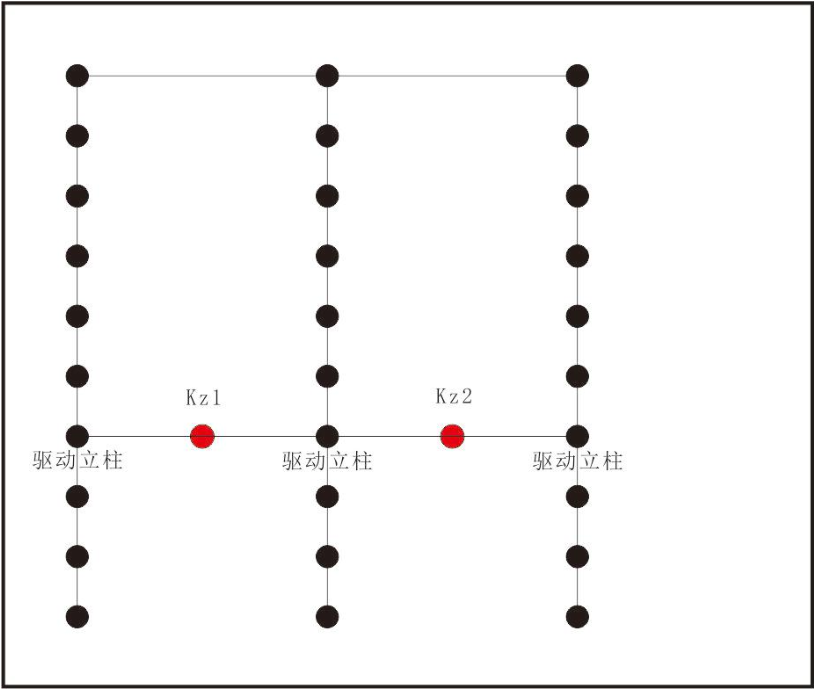

二(er)級控(kong)制點(dian)布置(zhi)示(shi)意圖
（2）控(kong)制點(dian)布置方案(an)
二級控(kong)制(zhi)點呈三角網(wang)布置(zhi)，控(kong)制(zhi)點相互間(jian)距宜為(wei)200m左右，這樣布置(zhi)能最大(da)程度(du)上減(jian)少控(kong)制(zhi)網(wang)系統誤(wu)(wu)差(cha)(cha)，而(er)且也能減(jian)少人為(wei)的瞄準誤(wu)(wu)差(cha)(cha)，使控(kong)制(zhi)網(wang)的基準誤(wu)(wu)差(cha)(cha)減(jian)到最小，具體的布置(zhi)根據施工現(xian)場情況制(zhi)定。
3、三級控制(zhi)點(dian)的布置（工作基準(zhun)點(dian)）
（1）三(san)級(ji)控(kong)制點對二(er)級(ji)控(kong)制點進行加密(mi)布置(zhi)，每(mei)條回(hui)路(lu)(lu)應布置(zhi)多個(ge)三(san)級(ji)控(kong)制點，精(jing)度應符合施工(gong)項目(mu)相關規定(ding)和要(yao)求，用于控(kong)制測量分場區(qu)內各條回(hui)路(lu)(lu)的(de)驅動立柱(zhu)、普通立柱(zhu)、相關道路(lu)(lu)的(de)平面位置(zhi)及高程，保證每(mei)個(ge)集(ji)熱器（SCE）單元能精(jing)確無(wu)誤的(de)安裝到位。
三級控制點布置示意圖(tu)
（2）控制(zhi)點布置(zhi)方(fang)案
三級控制點宜布置(zhi)(zhi)在兩條軸線驅動立(li)柱(zhu)連線之間(jian)的(de)(de)中間(jian)位置(zhi)(zhi)，作為工(gong)作基準(zhun)點與末端立(li)柱(zhu)的(de)(de)距離(li)宜為80m左右。根據(ju)以(yi)往的(de)(de)施工(gong)經驗，當工(gong)作基點和(he)末端立(li)柱(zhu)的(de)(de)距離(li)超過80m，用測(ce)量儀器瞄準(zhun)小棱鏡(jing)的(de)(de)時候會產生較(jiao)大的(de)(de)誤差(cha)，不利(li)于SCA同(tong)軸度的(de)(de)控制。
（三）樁(zhuang)基定(ding)位與(yu)地腳螺栓(shuan)的預(yu)埋
1、樁(zhuang)基的定位與施工(gong)
（1）根(gen)據設計(ji)資料和(he)圖(tu)紙，進行鏡場分區(qu)的劃分和(he)編號，對(dui)每一個分場的樁基也(ye)進行編號并準確計(ji)算(suan)其絕(jue)對(dui)坐標和(he)高程(cheng)。
（2）選用精度達到要求的全站儀(yi)、水(shui)準儀(yi)以(yi)(yi)及(ji)其他相關(guan)測量儀(yi)器(qi)與(yu)設備，以(yi)(yi)場區內的三級(ji)控(kong)(kong)制(zhi)點（也可用一級(ji)或二(er)級(ji)控(kong)(kong)制(zhi)點）為基(ji)準點，對樁基(ji)的平面位置、樁基(ji)頂(ding)面標高(gao)進行施工放樣(yang)。
（3）在樁基混凝土(tu)澆(jiao)筑(zhu)施(shi)工過程(cheng)中(zhong)技術(shu)人(ren)(ren)(ren)員和施(shi)工人(ren)(ren)(ren)員以及監理(li)人(ren)(ren)(ren)員要及時地觀(guan)測樁基平面位置的坐標和高程(cheng)，防止發生偏差。若發生偏差要及時采取(qu)措施(shi)，以免澆(jiao)筑(zhu)完成后(hou)造(zao)成誤差，對(dui)后(hou)序安(an)裝工作帶(dai)來影響。
（4）樁基(ji)澆筑施工完成后，由(you)相關單位(wei)(wei)對樁基(ji)質量、平面(mian)位(wei)(wei)置坐標和高(gao)程進行復核，確(que)保位(wei)(wei)置準確(que)。

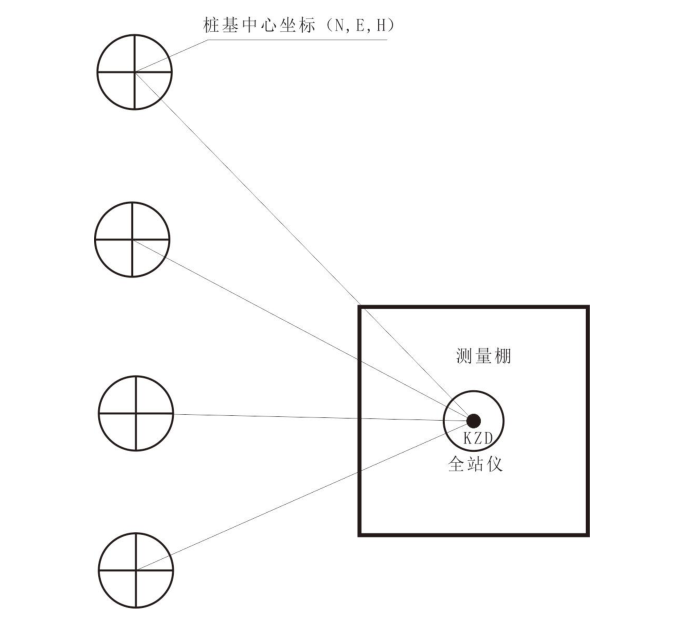

樁基測量布置示意圖
2、地(di)腳(jiao)螺栓的預埋與施(shi)工
（1）樁基(ji)混凝(ning)土(tu)在澆筑過程中按施工要(yao)求(qiu)和設計位置，在澆筑過程中或混凝(ning)土(tu)初凝(ning)之前(qian)預埋地腳(jiao)螺栓；

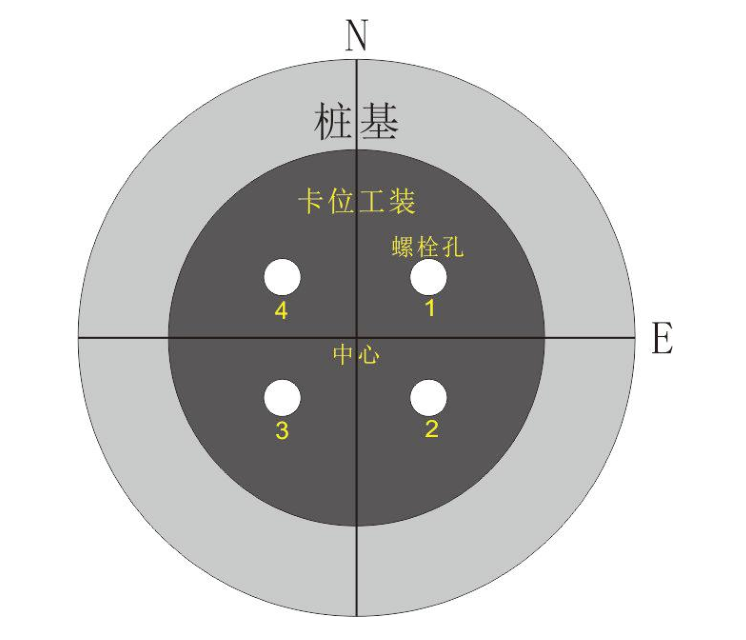

（2）預(yu)埋地腳螺栓(shuan)工裝如下(xia)圖(tu)：
（3）選(xuan)用精度達(da)到(dao)要求的(de)(de)全(quan)站儀、水準(zhun)(zhun)(zhun)儀以及(ji)其(qi)他(ta)相關測(ce)量(liang)儀器與(yu)設備，以場區內的(de)(de)三級(ji)控制點(dian)(dian)(dian)（與(yu)樁基(ji)(ji)測(ce)量(liang)放樣(yang)的(de)(de)基(ji)(ji)準(zhun)(zhun)(zhun)點(dian)(dian)(dian)宜為(wei)同一(yi)個點(dian)(dian)(dian)）為(wei)基(ji)(ji)準(zhun)(zhun)(zhun)點(dian)(dian)(dian)，以樁基(ji)(ji)中(zhong)(zhong)心(xin)點(dian)(dian)(dian)的(de)(de)高程(cheng)控制樁基(ji)(ji)和(he)地腳(jiao)(jiao)螺栓(shuan)(shuan)的(de)(de)高程(cheng)，以樁基(ji)(ji)中(zhong)(zhong)心(xin)點(dian)(dian)(dian)的(de)(de)平面坐(zuo)標和(he)1號地腳(jiao)(jiao)螺栓(shuan)(shuan)（也可選(xuan)用其(qi)他(ta)地腳(jiao)(jiao)螺栓(shuan)(shuan)）的(de)(de)中(zhong)(zhong)心(xin)坐(zuo)標控制地腳(jiao)(jiao)螺栓(shuan)(shuan)平面位置的(de)(de)準(zhun)(zhun)(zhun)確性。
（4）伸出樁面的地(di)腳螺(luo)(luo)栓部分要做好螺(luo)(luo)紋保護(hu)，避(bi)免螺(luo)(luo)紋被碰撞破壞，要用(yong)套管或膠帶等進行套護(hu)，避(bi)免螺(luo)(luo)紋被混凝土(tu)包裹，給后(hou)序的安裝工作造成(cheng)困(kun)難。
（5）施工過程中及時監測(ce)，防止中心點和地腳(jiao)螺栓位置發生偏移(yi)，地腳(jiao)螺栓安裝完成(cheng)后，由相關(guan)單位進行復(fu)核(he)。
（四）地(di)腳螺栓螺母的初次找平
1、根據(ju)設計資料和圖紙，計算出(chu)立柱底面標(biao)高(gao)或地腳螺栓螺母的(de)(de)頂面標(biao)高(gao)，以場區控制(zhi)點為高(gao)程(cheng)基準點，用水(shui)準儀和相關測(ce)量(liang)工具對(dui)地腳螺栓的(de)(de)螺母進行粗略的(de)(de)高(gao)程(cheng)調平，精度宜控制(zhi)在±15mm以內(nei)。
2、地腳螺栓螺母的初次找(zhao)平(ping)工(gong)作能(neng)及早地發(fa)現(xian)以下一些(xie)影響安裝進度或質(zhi)量的問題：
（1）樁基頂面標高是(shi)否超(chao)過設計標高；
（2）螺栓是否安裝垂(chui)直；
（3）螺母(mu)是否能(neng)夠(gou)自由轉動或螺紋(wen)被破壞；
（4）地腳螺栓是否被混凝土包裹(guo)；
（5）地腳螺栓伸出高度是否(fou)符(fu)合設計要求和相關規范；
（6）通過地(di)(di)腳(jiao)(jiao)螺栓螺母的(de)(de)初(chu)次(ci)找平，能(neng)及早地(di)(di)發現在安裝施工(gong)(gong)過程中地(di)(di)腳(jiao)(jiao)螺栓部分中出現的(de)(de)各種不利于施工(gong)(gong)進度或質(zhi)量(liang)的(de)(de)情況，并及時(shi)制定處(chu)理措施，進行針對性地(di)(di)處(chu)理，以(yi)便(bian)于不影響(xiang)后道工(gong)(gong)序的(de)(de)安裝工(gong)(gong)作和整體的(de)(de)施工(gong)(gong)進度。
3、地腳螺栓(shuan)螺母(mu)的(de)(de)(de)(de)初(chu)次找平(ping)能夠有效地加(jia)快(kuai)(kuai)鏡(jing)場(chang)支架立(li)柱(zhu)的(de)(de)(de)(de)安(an)(an)(an)裝(zhuang)工(gong)作(zuo)(zuo)(zuo)，通(tong)過此(ci)項工(gong)作(zuo)(zuo)(zuo)步驟，既(ji)能夠提前處理立(li)柱(zhu)安(an)(an)(an)裝(zhuang)過程中出現的(de)(de)(de)(de)一些常見的(de)(de)(de)(de)施工(gong)問(wen)題，保證安(an)(an)(an)裝(zhuang)施工(gong)的(de)(de)(de)(de)進度(du)和質量，又能夠對(dui)保證立(li)柱(zhu)安(an)(an)(an)裝(zhuang)精度(du)起到非常重要的(de)(de)(de)(de)作(zuo)(zuo)(zuo)用。通(tong)過以(yi)往的(de)(de)(de)(de)施工(gong)經驗和分析，此(ci)項工(gong)作(zuo)(zuo)(zuo)能夠加(jia)快(kuai)(kuai)鏡(jing)場(chang)支架立(li)柱(zhu)安(an)(an)(an)裝(zhuang)工(gong)作(zuo)(zuo)(zuo)20%—25%的(de)(de)(de)(de)時間效率，而(er)且所需投入的(de)(de)(de)(de)資(zi)源配置、勞動力(li)配置等相對(dui)較少，能夠極大的(de)(de)(de)(de)節省人力(li)和時間資(zi)源。
（五）支(zhi)架立柱安裝(zhuang)準備(bei)工(gong)作

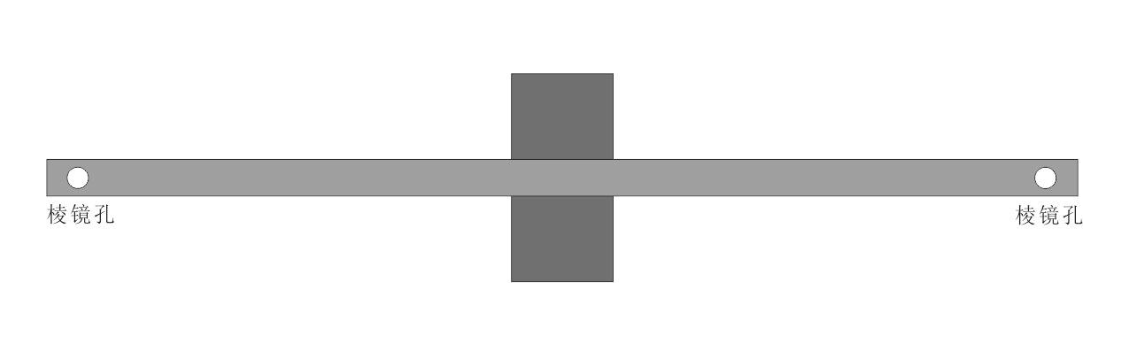

1、測量工裝示意圖
2、測量立柱編號

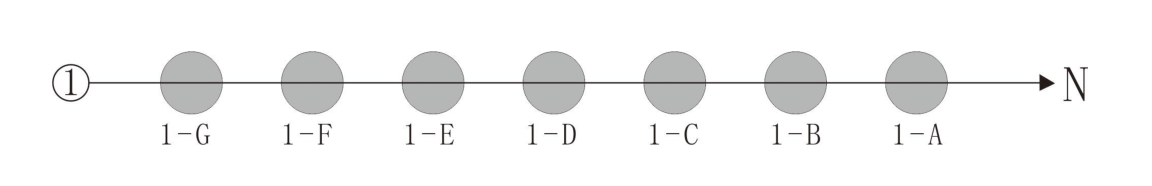

注：①表示第一軸，從(cong)北到(dao)南立(li)柱依次(ci)編(bian)號：A、B、C、D、E、F、G......
或者1、2、3、4、5、6......
3、立(li)柱調(diao)平所需設備
（1）測量(liang)儀器設備、測量(liang)工(gong)裝(zhuang)等
（2）相關(guan)技術資(zi)料、圖紙等
（3）人字梯、腳手(shou)架等上高工具(ju)等
（4）安全帶、安全帽等(deng)
（5）配(pei)套扳(ban)手、扭力扳(ban)手等(deng)
（6）測量棚制(zhi)作及倒(dao)運、測量棚的運輸機(ji)械等，由于(yu)項(xiang)目所在地可能(neng)會(hui)有大風、烈日等對(dui)測量不利的天氣，此工序對(dui)測量準(zhun)確性(xing)很重要、關鍵(jian)。

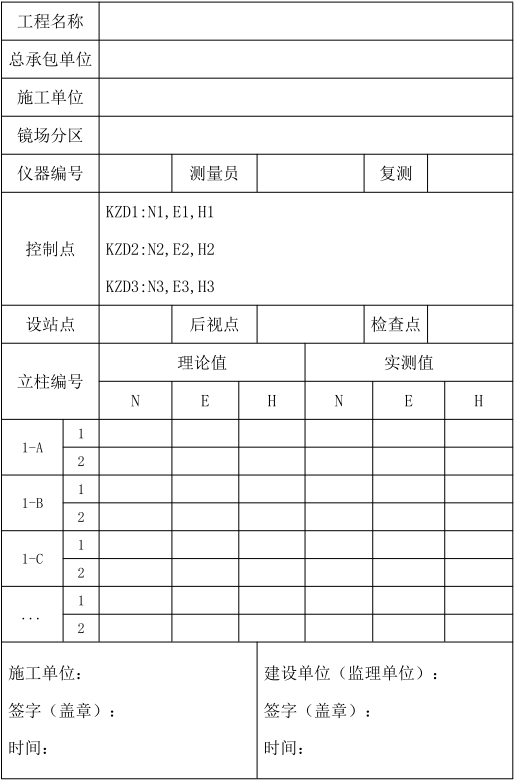

4、立柱測量記錄表
（六）立柱安裝測量(liang)方法(fa)
1、絕對坐標控制法
（1）計算(suan)每條回(hui)路立柱軸心(xin)位置的平面設(she)計坐(zuo)標及(ji)高程(cheng)、各棱鏡的平面設(she)計坐(zuo)標及(ji)高程(cheng)并交由(you)相關方（如監理、總包方、業主等）復(fu)核(he)。
立柱測量(liang)工作開始前，根(gen)據已布置(zhi)的各級測量(liang)控制(zhi)點，測量(liang)技術(shu)人員(yuan)應(ying)先檢(jian)查一下每條回(hui)路各三級控制(zhi)點的平面位置(zhi)及高程，并記(ji)錄檢(jian)查結(jie)果；
（2）操作工人安裝立柱(zhu)測量工裝及棱鏡，并檢查工裝、棱鏡安裝是(shi)否到位，有無偏差(cha)以及立柱(zhu)軸心位置的安裝情(qing)況；
（3）測量(liang)人員根據立(li)柱軸心位置(zhi)的(de)平面設(she)計(ji)坐(zuo)標(biao)及(ji)高程(cheng)和各棱(leng)(leng)鏡(jing)的(de)平面設(she)計(ji)坐(zuo)標(biao)及(ji)高程(cheng)，測量(liang)棱(leng)(leng)鏡(jing)數值并(bing)指導操(cao)作工人借助專有(you)工具進行調平立(li)柱；
（4）立柱調(diao)整(zheng)到精度(du)要求(qiu)范圍(wei)以(yi)內，對(dui)地腳螺栓進行緊固(gu)，緊固(gu)應符合力矩要求(qiu)；
（5）地腳螺栓緊固完(wan)成后測(ce)量(liang)人(ren)員進行復測(ce)，若測(ce)量(liang)精度滿(man)足要求(qiu)，則及時記錄測(ce)量(liang)數據；
（6）若地腳螺栓緊固完(wan)成后，立(li)柱軸心位置產生偏移，復(fu)測后不符合安(an)裝精(jing)度要求，則重新對立(li)柱進行(xing)調平。
（7）每(mei)條(tiao)回路立柱全部(bu)測(ce)量完成后，宜由第三方(fang)100%進(jin)行(xing)復查，不合格(ge)的(de)及時處理，合格(ge)后報由相關(guan)方(fang)（如監(jian)理、總包(bao)方(fang)、業主(zhu)等）進(jin)行(xing)復檢，及時記錄實測(ce)、復測(ce)數據。
（8）每條(tiao)回路復測完成后，相(xiang)關(guan)技術資料應上報至相(xiang)關(guan)方（如監理、總包(bao)方、業主等）及時歸檔。
（9）立(li)柱安(an)(an)裝的調平(ping)工作對保證SCA同(tong)軸度、坡度非常(chang)重要(yao)，是整個鏡場(chang)(chang)安(an)(an)裝中(zhong)最核心(xin)、最關鍵的工作。此(ci)項工作的質量直接影響到整個鏡場(chang)(chang)SCA的運行質量和光學(xue)攔截率、以(yi)及(ji)運行壽(shou)命等等。所以(yi)，在整個鏡場(chang)(chang)安(an)(an)裝中(zhong)此(ci)項工作的技(ji)術要(yao)求(qiu)(qiu)最高(gao)、精度要(yao)求(qiu)(qiu)最高(gao)。

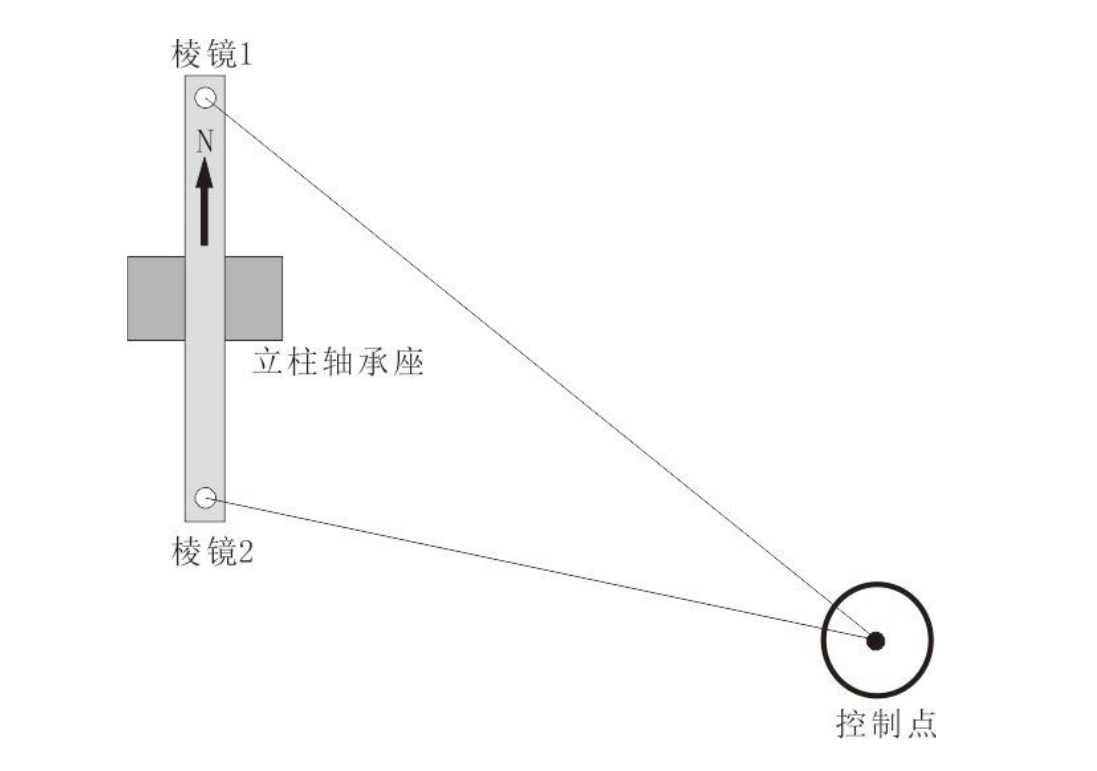

（10）立柱測量(liang)示(shi)意(yi)圖
2、相對坐標控制法
相(xiang)(xiang)較于(yu)絕(jue)(jue)對(dui)(dui)坐(zuo)標(biao)法(fa)，相(xiang)(xiang)對(dui)(dui)坐(zuo)標(biao)控(kong)制(zhi)法(fa)施工簡便、施工速度快(kuai)，SCA同軸精度跟絕(jue)(jue)對(dui)(dui)坐(zuo)標(biao)法(fa)一樣能夠(gou)達到設(she)計要求，但對(dui)(dui)于(yu)整(zheng)個鏡(jing)場的控(kong)制(zhi)誤差較大，當絕(jue)(jue)對(dui)(dui)坐(zuo)標(biao)法(fa)施工有(you)難度或(huo)無法(fa)采用(yong)時建議使用(yong)。
（七）驅(qu)動控制箱、油壓設備(bei)安(an)裝(zhuang)
1、控制箱的安裝
（1）對于(yu)控制箱(xiang)的安裝位置精度要求不(bu)高，安裝在驅動立柱預(yu)留孔(kong)洞位置或(huo)用(yong)其他加(jia)固設備安裝即可。
（2）控制(zhi)(zhi)箱要做(zuo)好保護(hu)措施，按照設計圖(tu)紙和相關規范，各項控制(zhi)(zhi)的(de)接(jie)線(xian)要正(zheng)確，避免對控制(zhi)(zhi)運行造成(cheng)損壞。
2、油壓設備的安裝
油壓設備安裝時應注意各油缸(gang)的行程(cheng)，管(guan)線(xian)接頭正確，避免在安裝和(he)運行過程(cheng)中進入雜(za)質(zhi)或(huo)砂粒灰塵(chen)。
3、驅動(dong)控制(zhi)系(xi)統(tong)、油(you)壓系(xi)統(tong)、角度傳感器、限位開(kai)關要(yao)安裝準確(que)，調試(shi)一致，立柱調平完成后(hou)要(yao)先(xian)進行(xing)驅動(dong)塔頭試(shi)運(yun)(yun)轉，要(yao)絕對保證(zheng)四者的(de)(de)(de)一致運(yun)(yun)行(xing)，調試(shi)工作特別重(zhong)要(yao)，直接(jie)影響到(dao)SCA的(de)(de)(de)運(yun)(yun)行(xing)。若出(chu)現運(yun)(yun)行(xing)不一致的(de)(de)(de)情況(kuang)，驅動(dong)塔頭可能(neng)會與油(you)缸產生反向作用力(li)致使(shi)損壞或嚴(yan)重(zhong)時報廢，集熱管(guan)也有可能(neng)出(chu)現扭(niu)力(li)，發生爆管(guan)現象。
（八）SCE安裝與調平
1、SCE車間組裝
按照(zhao)設(she)計要求和相關(guan)規范及組(zu)裝(zhuang)精度(du)要求，在組(zu)裝(zhuang)車(che)間進行(xing)組(zu)裝(zhuang)SCE，安裝(zhuang)集熱槽反(fan)射鏡片。
2、SCE運輸
SCE運輸(shu)時應放置(zhi)到加工好的專用拖車(che)上，車(che)身底(di)座(zuo)宜(yi)為彈性底(di)座(zuo)，避(bi)免(mian)SCE運輸(shu)過程中(zhong)由于(yu)路面(mian)不平整(zheng)造成振動損壞。行(xing)車(che)落放要平穩，行(xing)車(che)脫(tuo)離后要進行(xing)集熱(re)器(qi)與(yu)車(che)體綁扎，采用鎖緊綁帶固定集熱(re)器(qi)前后兩端扭力框，防(fang)止在運輸(shu)過程中(zhong)意外掉落，在運輸(shu)過程中(zhong)車(che)速(su)≤10km/h，沿規劃(hua)明確(que)的運輸(shu)路線(xian)運送(song)至指(zhi)定安裝地點(dian)，其中(zhong)運輸(shu)方案和路線(xian)應報發包方進行(xing)審核，審核通過方可按其執行(xing)制作(zuo)SCE專用運輸(shu)車(che)輛(liang)。
3、SCE吊裝
（1）把組裝好(hao)的SCE運輸到安裝現(xian)場；
（2）吊車停放在指定吊裝位置，并做好支撐工作(zuo)，準備吊裝；
（3）吊裝(zhuang)工裝(zhuang)與(yu)吊車連(lian)接固(gu)定，鋼絲繩安裝(zhuang)在SCE兩端吊裝(zhuang)孔，與(yu)SCE連(lian)接板接觸部位加(jia)設木墊塊，防(fang)止損壞(huai)連(lian)接板；
（4）SCE兩端(duan)立柱搭設腳手架，兩邊(bian)各(ge)安排(pai)2名安裝工配合吊裝；
（5）SCE吊裝由驅動(dong)向(xiang)兩(liang)端的順序吊裝，安裝好的SCE先用臨時螺(luo)栓(shuan)固定；
4、SCE調平與連接
（1）準備鋼尺、高精(jing)度水(shui)平(ping)儀(yi)(yi)、水(shui)準儀(yi)(yi)、支撐鋼管與(yu)調(diao)平(ping)工具；
（2）調平步驟：
第(di)一步，驅(qu)動塔頭置零調整，誤差(cha)在±0.05°之內，使驅(qu)動塔頭達到0°或90°位置；

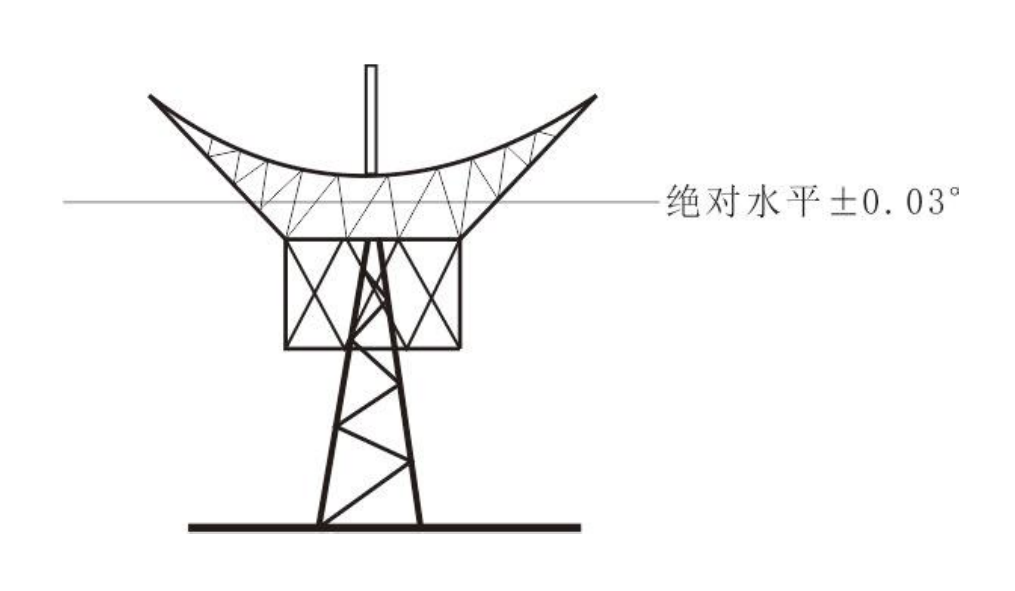

第二步，SCE進行(xing)調平，誤差在±0.03°之內；
第三步，復測之后進(jin)(jin)行鉚接或螺(luo)栓連(lian)接，緊固螺(luo)栓或拉(la)鉚時要(yao)從內測向外側(ce)，兩邊對稱的方(fang)式進(jin)(jin)行。
（3）調平工(gong)作(zuo)完成(cheng)后，相(xiang)關單位進行驗收與(yu)檢查。
（九）SCA回路試運(yun)轉
1、安裝集熱管之前先進行試運轉，消除角(jiao)度傳(chuan)感器、控制箱、油(you)壓(ya)設備之間的(de)系統誤(wu)差(cha)，保(bao)證(zheng)在運行過程(cheng)中運行一致，系統正常工(gong)作(zuo)，避免由于控制誤(wu)差(cha)導致驅動塔頭的(de)破(po)壞和集熱管的(de)破(po)壞等。
2、在試運轉過(guo)程中記錄運行數據，可(ke)以測(ce)定(ding)光學攔(lan)截率，調(diao)整太陽追蹤角度等。
（十）集熱管安(an)裝(zhuang)、A SCA回(hui)路與主管道連接
1、集熱管運輸與(yu)安裝
（1）集(ji)熱管(guan)和柔性(xing)連接預制(zhi)應(ying)滿足設計圖紙和相關槽式集(ji)熱器安裝工(gong)藝中關于集(ji)熱管(guan)和柔性(xing)連接預制(zhi)的要(yao)求。
（2）集熱管和(he)柔(rou)性連接預制應滿(man)足廠家技術資料(liao)中的(de)要求。
（3）焊(han)接(jie)時，環境(jing)風速(su)應小于(yu)2m/s，相(xiang)對濕(shi)度不得大于(yu)80%，氣溫(wen)不得低于(yu)5℃，當(dang)焊(han)接(jie)區域內出(chu)現與(yu)上述情況(kuang)之(zhi)一不符時，如無特殊保(bao)護措施(shi)不得進行(xing)焊(han)接(jie)作業。
（4）集(ji)熱管的卸(xie)貨、存放、移取和(he)搬(ban)運必須(xu)遵(zun)照相(xiang)關(guan)槽式集(ji)熱器安(an)裝工藝(yi)中和(he)集(ji)熱管廠家提(ti)供(gong)技術(shu)資料內(nei)的相(xiang)關(guan)要求(qiu)。
2、SCA回路與(yu)主(zhu)管(guan)道(dao)的連(lian)接
（1）管(guan)道(dao)（含管(guan)道(dao)元件）的施工(gong)(gong)及(ji)驗(yan)收(shou)(shou)總體應按照GB 50235《工(gong)(gong)業金屬(shu)管(guan)道(dao)工(gong)(gong)程施工(gong)(gong)規(gui)范》、GB 50184《工(gong)(gong)業金屬(shu)管(guan)道(dao)工(gong)(gong)程施工(gong)(gong)質量(liang)驗(yan)收(shou)(shou)規(gui)范》執行。
（2）承包(bao)方施工的管(guan)道(dao)必須保(bao)證與原(yuan)管(guan)道(dao)標(biao)準相同(tong)。包(bao)括：管(guan)道(dao)的執行標(biao)準、材質、尺寸以及保(bao)溫(wen)厚度。
（3）保溫(wen)工程按GB/T 50185《工業設備(bei)及管道(dao)絕(jue)熱工程施工質(zhi)量驗收標準》執行。
（4）閥門(men)保溫及閥門(men)殼制(zhi)作(zuo)按(an)照設(she)計文件要求執行。
（5）管道支架處保溫(wen)與無支架處保溫(wen)厚度應保持一致(zhi)。
（6）集(ji)(ji)熱器回路內(nei)補償(chang)管(guan)(guan)保(bao)(bao)溫安(an)(an)裝(zhuang)、集(ji)(ji)熱回路柔性(xing)連接保(bao)(bao)溫安(an)(an)裝(zhuang)、集(ji)(ji)熱管(guan)(guan)端部接頭處專用(yong)保(bao)(bao)溫材(cai)料及護罩安(an)(an)裝(zhuang)，嚴格按照廠家(jia)提供保(bao)(bao)溫安(an)(an)裝(zhuang)作(zuo)業指導書，保(bao)(bao)證該部分管(guan)(guan)道保(bao)(bao)溫質量。
（7）集(ji)熱(re)器回(hui)路內(nei)補償管金(jin)(jin)屬(shu)外(wai)保(bao)(bao)護層安裝(zhuang)(zhuang)(zhuang)、集(ji)熱(re)回(hui)路柔(rou)性連接(jie)(jie)金(jin)(jin)屬(shu)外(wai)保(bao)(bao)護層安裝(zhuang)(zhuang)(zhuang)、集(ji)熱(re)管端部接(jie)(jie)頭處(chu)金(jin)(jin)屬(shu)外(wai)保(bao)(bao)護層安裝(zhuang)(zhuang)(zhuang),嚴格按照(zhao)廠家提供保(bao)(bao)溫(wen)安裝(zhuang)(zhuang)(zhuang)作業指導(dao)書。
（8）波紋管(guan)保溫(wen)安裝應嚴格(ge)按照設計(ji)要(yao)求(qiu)和相關槽(cao)式集熱(re)器(qi)安裝工藝中的要(yao)求(qiu)執行。
三、誤差影響與處理措施
（一）樁基誤差(cha)的影響(xiang)
1、樁基誤差的影響
（1）樁(zhuang)基(ji)定(ding)位或施工(gong)的誤差過大或不滿足設計精度(du)要求，影(ying)響SCA同軸精度(du)。
（2）嚴重時(shi)會造成支架立柱安(an)裝不上去(qu)等。
2、誤差的處理措施
（1）樁基(ji)頂面高程(cheng)出現(xian)誤(wu)(wu)差(cha)(cha)，在可(ke)調(diao)控范(fan)圍(wei)之內(nei)的(de)(de)可(ke)以通(tong)過(guo)調(diao)整地腳螺栓固(gu)定螺母的(de)(de)高程(cheng)來補償(chang)誤(wu)(wu)差(cha)(cha)，不影響其(qi)后續立柱的(de)(de)安(an)裝工(gong)作(zuo)(zuo)；樁基(ji)頂面高程(cheng)出現(xian)誤(wu)(wu)差(cha)(cha)過(guo)大(da)或(huo)超過(guo)補償(chang)范(fan)圍(wei)，則需由設計單位或(huo)建設單位協商(shang)，通(tong)過(guo)鑿(zao)面處(chu)理或(huo)樁頭破除重(zhong)新(xin)制作(zuo)(zuo)。
（2）樁(zhuang)基平面位(wei)置出(chu)現誤差(cha)，在可(ke)調控范圍(wei)之內可(ke)以通過(guo)調整立(li)柱底座的預留(liu)安(an)裝孔調整立(li)柱的軸(zhou)心位(wei)置；誤差(cha)過(guo)大或超(chao)過(guo)補償范圍(wei)，則需由(you)則需由(you)設計單位(wei)或建設單位(wei)協商，重新(xin)制作樁(zhuang)或樁(zhuang)頭破(po)除(chu)重新(xin)安(an)裝地腳螺栓。
（二）地腳(jiao)螺栓預埋、立柱安裝誤差的影響(xiang)
1、地腳(jiao)螺栓、立柱(zhu)安(an)裝誤差(cha)的影響
（1）支架(jia)立柱安裝產(chan)生或SCE安裝產(chan)生較大誤(wu)差；
（2）影響集熱槽同軸(zhou)精度，同軸(zhou)達(da)不(bu)到設計精度要求；
（3）SCE安裝(zhuang)不上(shang)去或SCE旋轉的時候產生不利機械摩(mo)擦(ca)而造成(cheng)磨損，在運行過程(cheng)中發生松動(dong)、變形，甚至可(ke)能出現集熱(re)管爆管等；
2、誤差的處理措施
（1）地(di)腳螺(luo)栓的(de)安(an)裝(zhuang)誤(wu)差在可調(diao)控范(fan)(fan)圍之內可以通過調(diao)整(zheng)立柱底座(zuo)的(de)預留(liu)安(an)裝(zhuang)孔調(diao)整(zheng)立柱的(de)軸心位(wei)置；誤(wu)差過大或超過補償范(fan)(fan)圍，則(ze)需由則(ze)需由設(she)計單(dan)位(wei)或建(jian)設(she)單(dan)位(wei)協商，樁頭破除重新安(an)裝(zhuang)地(di)腳螺(luo)栓。
（2）立柱安(an)裝(zhuang)產生誤差超過(guo)公差，則須重新調整(zheng)直至合格。
（三）SCE調平誤差的影響(xiang)
1、SCE調平誤差(cha)的影響
（1）SCE調平產生誤差(cha)，在運(yun)行(xing)旋(xuan)轉過程中，會出現與驅動塔頭運(yun)行(xing)不(bu)一致(zhi)，產生角度誤差(cha)，可能會造成運(yun)行(xing)系統的(de)嚴重(zhong)損壞；
（2）在運行過程中與驅動塔頭運行不一致，可能會(hui)損壞集熱管或出現集熱管爆管等情況。
（3）會影響(xiang)集熱槽聚(ju)光(guang)集熱的(de)效率下降，影響(xiang)管道回路的(de)熱能聚(ju)集和儲能等。
2、誤差的處理措施
（1）在安裝(zhuang)過程中，嚴格遵(zun)守作業制(zhi)度(du)與技(ji)術要求，預防或避(bi)免出現誤差或超過公差范圍；
（2）安裝完畢(bi)后，復測(ce)出現誤差過(guo)大或(huo)不合(he)格的情況，及(ji)時地(di)拆除連接螺(luo)栓或(huo)鉚釘(ding)后重(zhong)新調平并安裝。
（四）立柱、軸承座、SCE加工誤差的影響
1、構件加工(gong)(gong)產生誤(wu)差，會嚴(yan)重影響(xiang)安裝施工(gong)(gong)的效率(lv)與安裝施工(gong)(gong)的質(zhi)量(liang)(liang)，造成(cheng)工(gong)(gong)期的延誤(wu)或質(zhi)量(liang)(liang)不達(da)標；
2、加(jia)工(gong)誤差過大的構(gou)件，會(hui)造(zao)成(cheng)一定的經濟損失和材(cai)料消耗(hao)。在生(sheng)產(chan)加(jia)工(gong)時要(yao)嚴格安裝(zhuang)設計要(yao)求(qiu)和相關(guan)規范，避(bi)免生(sheng)產(chan)出不能使(shi)用的或誤差過大影響安裝(zhuang)工(gong)作(zuo)的構(gou)件。
四、經驗總結
1、立柱的(de)調(diao)平(ping)工(gong)(gong)作(zuo)(zuo)是(shi)整個(ge)鏡場安(an)裝工(gong)(gong)作(zuo)(zuo)中最重(zhong)(zhong)要(yao)的(de)一項工(gong)(gong)作(zuo)(zuo)，要(yao)重(zhong)(zhong)點控(kong)制，從技術準備(bei)工(gong)(gong)作(zuo)(zuo)開始(shi)就要(yao)重(zhong)(zhong)點管理和復核，保證每一個(ge)環節不(bu)出差(cha)錯(cuo)。立柱的(de)調(diao)平(ping)工(gong)(gong)作(zuo)(zuo)會(hui)(hui)直接影(ying)響到(dao)SCE的(de)安(an)裝工(gong)(gong)作(zuo)(zuo)，誤差(cha)過大(da)會(hui)(hui)使SCE在(zai)運行(xing)過程中產(chan)生(sheng)機械磨損(sun)，影(ying)響其運行(xing)壽(shou)(shou)命。同時，同軸度達不(bu)到(dao)精度要(yao)求，也會(hui)(hui)影(ying)響其運行(xing)壽(shou)(shou)命，還(huan)會(hui)(hui)影(ying)響光學攔截率，使SCA聚光效(xiao)率大(da)大(da)減少，影(ying)響集熱效(xiao)率。
2、安(an)裝工(gong)作完成后(hou)，SCA試運(yun)行工(gong)作也特別(bie)重要(yao)，如果(guo)控制系統、角度(du)傳感器、油壓系統三者(zhe)之間不(bu)能(neng)相(xiang)互協調(diao)的(de)(de)工(gong)作，會直接影響SCA的(de)(de)運(yun)行效(xiao)果(guo)，嚴重時可(ke)能(neng)會造成驅動(dong)塔頭(tou)的(de)(de)破壞，產生不(bu)可(ke)逆轉(zhuan)和(he)補救(jiu)的(de)(de)嚴重后(hou)果(guo)。所以，SCA試運(yun)行要(yao)解決處理好三者(zhe)之間的(de)(de)運(yun)行問(wen)題(ti)，設置(zhi)合理的(de)(de)參(can)數，確定合理的(de)(de)角度(du)轉(zhuan)換(huan)值。
五、參考項目
1、德令(ling)哈中廣(guang)核50MW中國(guo)第一家(jia)槽式光熱發(fa)電項目
2、內蒙古烏(wu)拉特中旗中船新(xin)能槽式100MW光(guang)熱發(fa)電(dian)項目(mu)
3、西(xi)北電力設計研究院格爾木光(guang)伏產業園區大型槽(cao)式(shi)供暖(nuan)試驗項(xiang)目
4、阿克塞(sai)四(si)十里戈壁多(duo)能(neng)互補產業園(yuan)區50MW槽(cao)式光熱(re)發電項目(mu)
5、烏拉特中(zhong)旗中(zhong)船新能新型槽式試驗項目
注：本文由青海騰雅建筑安裝工程有限公司馬小忠供稿，如需探討交流可聯系13619778561。
-
-
